COG-modul

Din professionella COG-modultillverkare!

Etablerat 2012, Shenzhen Enrich Electronics Co., Ltd är en tillverkare och lösningsleverantör av intelligenta terminal LCD-skärmar som integrerar FoU, design, produktion, försäljning och service. Vi har åtagit oss att producera monokrom LCD-skärm, inklusive segment LCD, grafisk LCD och färg TFT LCD, OLED-skärm.

Varför välja oss

Anpassningstjänst

Vi erbjuder mycket personliga anpassningstjänster, noggrant utforma och skräddarsy varje produkt för att möta de specifika kraven från våra kunder, för att säkerställa att varje artikel uppfyller deras unika behov.

Kvalitetskontroll

Vi har implementerat ett strikt kvalitetskontrollsystem, där alla produkter genomgår flera omgångar av rigorösa tester och åldringstester före leverans för att säkerställa att de är stabila, pålitliga och uppfyller branschstandarder.

Avancerad utrustning

Vårt företag är utrustat med toppmoderna produktionsanläggningar och gott om produktionsutrymme, med 9 COG-bindningslinjer, 8 LCD-modulmonteringslinjer, 10 bakgrundsbelysningsmonteringslinjer, 6 COB-bindningslinjer, 10 automatiska TFT-modulproduktionslinjer, 8 automatiska polarisatorproduktionslinjer och 1 SMT-produktionslinje, vilket säkerställer effektiva och högkvalitativa tillverkningsprocesser.

Professionellt team

Vi har ett erfaret ingenjörsteam med omfattande expertis och teknisk kapacitet över flera domäner, som kan tillhandahålla professionella tekniska konsultationer och omfattande lösningar för kunder inom olika branscher.

Hem 12 3 4 5 6 7 Sista sidan 1/12

Anpassad COG-modul

Vårt erfarna team kan utveckla rätt lösning med en integrerad sammansättning av olika teknologier till dina händer.

Displayteknik

● Displaytyp: TN, HTN, STN, FSTN och VA
● Transmissiva, transreflektiva och reflekterande polarisatorer
● Positiva och negativa lägen
● ITO-glastjocklek: {{0}},4 mm, 0,55 mm, 0,7 mm och 1,1 mm
● Statiskt körläge och dynamiskt körläge

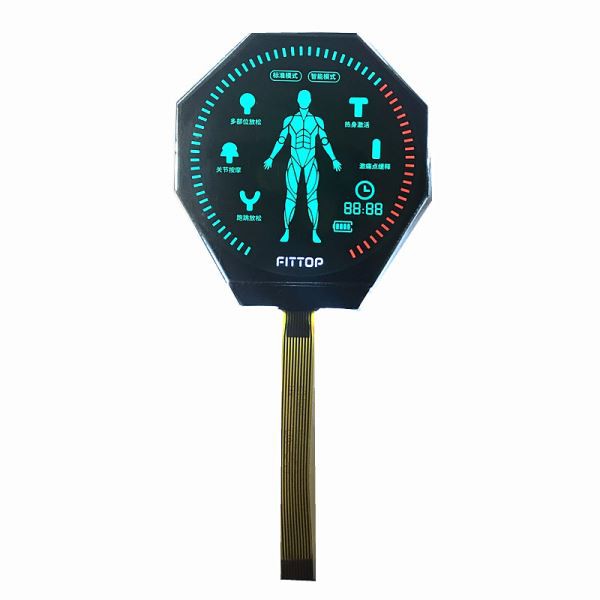

● Former: Runda, rektangel, oktangel och genomgående hål
● Betraktningsvinkel: klockan 12, klockan 3, klockan 6, klockan 9 och full synvinkel
● Anpassning av bakgrundsfärg: Grå, blå, gulgrön, svart och så vidare

Monteringstjänster

● Silkscreen: Svart mask, röd, grön, blå, flerfärgstryck
● Touch-lösningar: Ensidig ITO film touch-teknik och dubbelsidig ITO film touch-teknik
● Intern montering av bakgrundsbelysning
● Anpassningsbar PCBA och metallram
● Integration med överläggsresistiv eller kapacitiv pekskärm
● Ytbehandling: Förstärkt glas, elektrostatisk förebyggande, polarisator med UV-filter
● Gränssnitt: I2C, SPI
● Anslutning: PIN, FPC

COG Modul Specifikationer

Interface Pin-funktion

Pin nr.	Symbol	Pin typ	Beskrivning
1	VSS	P	Jordstift.
2	VDD	P	Strömförsörjning för kärnlogikdrift. En kondensator bör anslutas mellan VDD och VSS under alla omständigheter.
3	NC		Ingen anslutning
4	D/C#	I	Detta stift är data-/kommandokontrollstift som ansluter till MCU:n. När stiftet dras HÖG, kommer data vid D[7:0] att tolkas som data. När stiftet dras LÅG kommer data vid D[7:0] att överföras till ett kommandoregister.
5	R/W#	I	Detta stift är läs/skrivkontrollingångsstift som ansluts till MCU-gränssnittet. När 6800-gränssnittsläge är valt, kommer detta stift att användas som läs/skriv (R/W#) valingång. Läsläge kommer att utföras när denna stift dras HÖG och skrivläge när LÅG.
6	E	I	Detta stift är MCU-gränssnittsingång. När 6800-gränssnittsläge är valt kommer detta stift att användas som aktiveringssignal (E). Läs-/skrivoperationen initieras när denna stift dras HÖG och chipet väljs.
7~14	DB0~ DB7	I/O	Dessa stift är dubbelriktade databussar som ansluter till MCU-databussen. Oanvända stift rekommenderas att binda LÅG.
15	NC		Ingen anslutning
16	NC		Ingen anslutning

Mekaniska data

Punkt	Dimensionera	Enhet
Antal tecken	16 tecken x 2 rader	－
Moduldimension	84.0 x 44.0 x 9.67	mm
Utsiktsområde	58.22 x 13.52	mm
Aktivt område	56.22 x 11.52	mm
Punktstorlek	0.57 x 0.67	mm
Punkthöjd	0.60 x 0.70	mm
Teckenstorlek	2.97 x 5.57	mm
Karaktärshöjd	3.55 x 5.95	mm
Paneltyp	OLED, Monokrom
Tull	1/16
IC	SSD1311
Gränssnitt	6800, 8080, SPI, I2C
Storlek	2,26 tum

Absolut högsta betyg

Punkt	Symbol	Min	Max	Enhet
Ingångsspänning	VI	-0.3	VDD	V
Matningsspänning för logik	VDD-VSS	-0.3	6.0	V
Driftstemperatur	BÄSTA	-40	+80	grad
Förvaringstemperatur	TST	-40	+85	grad

Elektroniska egenskaper

Punkt	Symbol	Skick	Min	Typ	Max	Enhet
Matningsspänning för logik	VDD	－	4.8	5.0	5.3	V
Ingång hög volt.	VIH	－	0.8xVDD	－	－	V
Ingång låg volt.	VIL	－	－	－	0.2xVDD	V
Utgång hög volt.	VOH	IOH=-0,5mA	0.9xVDD	－	－	V
Utgång låg volt.	VOL	IOL=0.5mA	－	－	0.1xVDD	V
50 % Kontrollera kortets driftström	IDD	VDD{{0}}.0V	43	50	52	mA

Custom Size Blue Background STN Display Type COG Module Graphic Lcd 240*160

Vår bästsäljande COG-modul

128*64 liten grafisk COG LCD-skärm
Uppgradera din produkt med vår 128*64 LCD med 128*64 upplösning! Denna 1,3-tums LCD-skärm är en monokrom passiv matris flytande kristallskärm (LCD) av transmissiv typ som använder amorfa tunnfilmstransistorer som omkopplingsenheter.

White On Blue 128x64 punkters LCD-skärm
Denna vita på blå bakgrund 128x64 pixlar COG-grafik LCD-displaymodul har en integrerad Sitronix ST7567-kontroller. Den grafiska LCD-skärmen har mycket låg effekt för att driva displayen.

320*240 Monokrom LCD-skärm STN Blue Display
Den 320*240 monokroma LCD-skärmen är ett utmärkt val för alla projekt eller applikationer som kräver högkvalitativ, pålitlig och kostnadseffektiv bildskärmsteknik. Med sin STN-blå display erbjuder denna LCD-skärm levande och tydliga bilder som är lätta att läsa och förstå.

132x32 grafisk LCD FPC Connect
ENH-DG132032-14 är den grafiska LCD-skärmen på 132x32 pixlar, vars storlek är 52.0x21.0mm och visningsytan är 47.0x11. 70 mm, med ST7567A-kontroller, SPI-gränssnitt, 4 st vit led-bakgrundsbelysning.

Vårt företag har fler produkter att erbjuda. Bläddra bland produktkategorierna på webbplatsen. Kontakta oss om du har några behov.

Funktioner i COG-modulen

Smal profil

COG-moduler är kända för sin tunna och lätta konstruktion. Denna funktion är särskilt fördelaktig för bärbara enheter, där minskning av vikt och tjocklek kan förbättra användarkomforten och enhetens estetik.

Hög upplösning och klarhet

Dessa moduler stöder ofta höga upplösningar, vilket ger skarpa och tydliga bilder. Den direkta integrationen av drivrutinen IC bidrar till exakt kontroll över skärmen, vilket resulterar i överlägsen bildkvalitet.

Mångsidiga storlekar och konfigurationer

COG-moduler finns i olika storlekar och konfigurationer, från små monokroma skärmar för bärbara enheter till större färgskärmar för handhållna enheter. Denna mångsidighet gör att de kan användas i ett brett spektrum av applikationer.

Energieffektivitet

Den effektiva designen av COG-moduler leder ofta till lägre strömförbrukning. Detta är avgörande för batteridrivna enheter, där förlängning av batteritiden är ett stort problem.

Tillämpningar av COG Module

Apparat

Ljud/video

Fordon/transporter

Datorer/utrustning

Konsument

Reglage/VVS/säkerhet

Handhållen

Militär

POS/detaljhandel/försäljning

Vågar

Telekom/kommunikation

Test och mätning

Anpassad COG-modulprocess

Vänligen skicka oss ditt första ritpapper, prover eller foton; om du inte har denna information, vänligen låt mig veta din idé.

Då ger vi dig lösning och prisförslag. (Storleken påverkar inte de anpassade avgifterna, men kommer att påverka enhetspriset.)

Förhandla om tekniska data och vi ger en exakt offert.

Du ordnar anpassade avgifter.

Vår ingenjör utformar COG-modulritningen för din bekräftelse inom 1-3 dagar.

Nya prover kommer att vara klara inom 15-20 dagar.

Efter provbekräftelse, välkomna massproduktionen varmt.

Förpackning

productcate-1-1

LCD produktionsprocess flödesschema

Berika, gör det lättare att använda LCD

productcate-1-1

Certifikat

BERIKA ROHS-certifikat LCD

BERIKA ROHS-certifikat OLED

BERIKA ROHS-certifikat TFT

BERIKA ISO9001-certifikat

FAQ

F: Vad är en COG-modul?

S: COG-moduler har LCD-drivrutinen monterad direkt på en överlappande kant av en av glasplattorna som bildar LCD-skärmen. Den resulterande modulen är en integrerad display, mindre än 3 mm tjock, med alla anslutningar från LCD-drivrutinen till LCD-skärmen helt isolerade från omgivningen.

F: Kan jag få prover?

A: Ja, vänligen ge oss provbeställningar.

F: Hur kan du garantera kvalitetsmassproduktionen?

S: Våra produkters kvalitet följer ISO9000 standardsystem, stabilt designteam, mer än års erfarenhet av teknikteam och strikt kvalitetskontrollsystem garanterar kvaliteten på våra produkter.

F: När skickar du varorna?

S: Prover (i lager) kommer att ta 5-7 dagar efter att du tagit emot din betalning, men det kan förhandlas.

F: Är COG-moduler kompatibla med pekskärmsfunktioner?

S: Ja, de kan integreras med pekskärmsteknik för interaktiva skärmar.

Vi är professionella tillverkare och leverantörer av kuggmoduler, engagerade i att tillhandahålla skräddarsydd service. Köp gärna kuggmodul av hög kvalitet från vår fabrik.
