LCD

Din professionella LCD-tillverkare!

Etablerat 2012, Shenzhen Enrich Electronics Co., Ltd är en tillverkare och lösningsleverantör av intelligenta terminal LCD-skärmar som integrerar FoU, design, produktion, försäljning och service. Vi har åtagit oss att producera monokrom LCD-skärm, inklusive segment LCD, grafisk LCD och färg TFT LCD, OLED-skärm.

Varför välja oss

Anpassningstjänst

Vi erbjuder mycket personliga anpassningstjänster, noggrant utforma och skräddarsy varje produkt för att möta de specifika kraven från våra kunder, för att säkerställa att varje artikel uppfyller deras unika behov.

Kvalitetskontroll

Vi har implementerat ett strikt kvalitetskontrollsystem, där alla produkter genomgår flera omgångar av rigorösa tester och åldringstester före leverans för att säkerställa att de är stabila, pålitliga och uppfyller branschstandarder.

Avancerad utrustning

Vårt företag är utrustat med toppmoderna produktionsanläggningar och gott om produktionsutrymme, med 9 COG-bindningslinjer, 8 LCD-modulmonteringslinjer, 10 bakgrundsbelysningsmonteringslinjer, 6 COB-bindningslinjer, 10 automatiska TFT-modulproduktionslinjer, 8 automatiska polarisatorproduktionslinjer och 1 SMT-produktionslinje, vilket säkerställer effektiva och högkvalitativa tillverkningsprocesser.

Professionellt team

Vi har ett erfaret ingenjörsteam med omfattande expertis och teknisk kapacitet över flera domäner, som kan tillhandahålla professionella tekniska konsultationer och omfattande lösningar för kunder inom olika branscher.

Hem 12 3 4 5 6 7 Sista sidan 1/20

Anpassningsalternativ för LCD

● LCD-modul
Drag:Ljusstyrka, tjocklek, bildupplösning, display aktivt område, strömförbrukning
Ytterram:Material, struktur för kylning och installation för terminal

● Gränssnitt
Typ av gränssnitt:MCU, SPI, RGB, MIPI, EDP, LVDS
Andra funktioner:Pinnummer, storlek, längd

● Pekskärm
Pekskärmstyp:Kapacitiv och resistiv pekskärm
Touchfunktion:En knapptryckning, multitouch

● Täckglas
Drag:Tjocklek, hårdhet
Ytfinish:Kosmetisk av allt i svart, anti-fingeravtryck, anti-bakteriell, anti-bländning

● Styrkort
Gränssnittstäckning:RGB till MIPI, HDMI; LVDS till HDMI; MIPI till HDMI
Drag:Storlek, layoutdesign, utökad temperaturbeläggning
Funktioner:Upplösningar och portar stöds

● Andra
Kablar, kontakter och andra komponenter som passar dina behov

LCD tekniska data

Elektriska egenskaper

Punkt	Symbol	Villkor.	Min	Typ	Max	Enhet
Matningsspänning för LCD	VDD-VO	Ta=0 grad, Ta=25 grad, Ta=50 grad		4.5		V
Ingång hög spänning	VIH (VIH)		2.2		VDD (VDD)	V
Ingång låg spänning	VIL		0.3		0.6	V
Utgång hög spänning	VOH		2.4			V
Utgång låg spänning	VOL				0.4	V
Tillförselström	IDD (på engelska)	VDD=5V		2.0	4.0	mor

Mekaniska egenskaper

Punkt	Mått	Enhet
LCD-storlek	80 x 36	mm
Utsiktsområde	64 x 16	mm
Punktstorlek	0.55 x 0.66	mm
Punkt Pitch	0.60 x 0.70	mm
Teckenstorlek	2.96 x 5.56	mm
Karaktär Pitch	3.55 x 5.94	mm
LCD-tjocklek	9.5	mm

Absolut högsta betyg

Punkt	Symbol	Min	Typ	Max	Enheter
Drifttemp.	Bästa	0		+50	grad
Lagringstemp.	Tst	-20		+70	grad
Ingångsspänning	Vi	Vss		Vdd (VDD)	V
Matningsspänning för logik	Vdd-Vss	2.7	5.0	5.5	V
Matningsspänning för LCD	Vdd-Vo	3.0		13.0	V

Gränssnittsstiftanslutningar

Pin nr	Symbol	Nivå	Fungera
1	Vss		GND(0V)
2	Vdd (VDD)		Vcc(+5V₁5%)
3	Vo		Kontrastjustering
4	RS (RS)	H/L	Registrera Välj
5	R/W	H/L	Läs/skriv
6	E	H/L	Aktivera signal
7	DB0	H/L	Databit 0
8	DB1 (på engelska)	H/L	Databit 1
9	DB2 (DB2)	H/L	Databit 2
10	DB3 (på engelska)	H/L	Databit 3
11	DB4 (D4)	H/L	Databit 4
12	DB5	H/L	Databit 5
13	DB6 (DB6)	H/L	Databit 6
14	DB7 (DB7)	H/L	Databit 7
15	NC		Ej ansluten
16	NC		Ej ansluten

Visa teckenadresskod

Visningsposition	1	2	3	4	5	6	7	8
DD RAM-adress - rad 1	80	81	82	83	84	85	86	87
DD RAM-adress - rad 2	C0	C1	C2	C3	C4	C5	C6	C7

Visningsposition	9	10	11	12	13	14	15	16
DD RAM-adress - rad 1	88	89	8A	8B	8C	8D	8E	8F
DD RAM-adress - rad 2	C8	C9	CA	CB	KUBIKCENTIMETER	CD	CE	JFR

Typer av LCD

LCD-skärmar

LCD (Liquid Crystal Display) är en typ av plattskärm som använder flytande kristaller i sin primära funktion. Lysdioder har en stor och varierande uppsättning användningsfall för konsumenter och företag, eftersom de ofta finns i smartphones, tv-apparater, datorskärmar och instrumentpaneler.

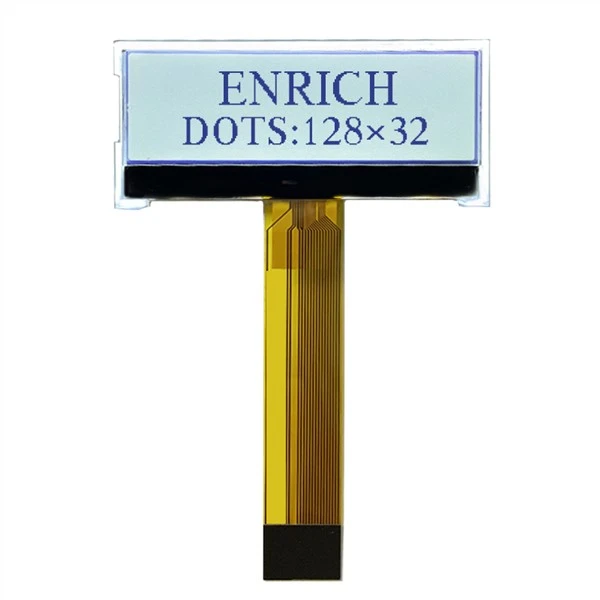

Grafisk LCD

En grafisk LCD-skärm är precis som namnet antyder. Denna LCD-modul kan visa bilder, bokstäver och siffror som genereras genom kundens programvara. Dot Matrix-skärmar identifieras av två uppsättningar siffror.

Tecken LCD

LCD-displayen med tecken, ibland kallad en alfanumerisk display, är utrustad med en teckentabell som har förinstallerade bokstäver, siffror och skiljetecken. Tabellen tillåter designern att anropa det begärda tecknet genom att adressera numret på det tecknet.

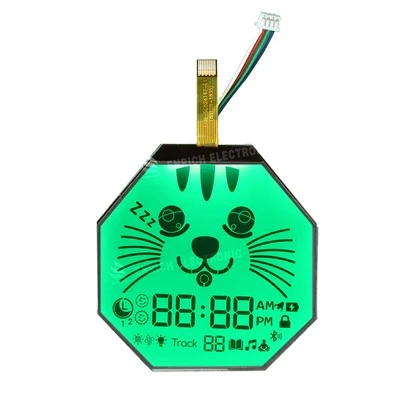

Segment LCD

Segment LCD-skärmar, även kallade statiska skärmar eller endast glasskärmar, är konstruerade av två stycken ITO-glas (Indium tennoxid) med en vriden nematisk vätska emellan. En statisk display är en segmentdisplay med en stift för varje segment.

Egenskaper för LCD

Energieffektivitet
En av de viktigaste egenskaperna hos LCD-skärmar är deras energieffektivitet. Till skillnad från traditionella katodstrålerör (CRT) monitorer som kräver en betydande mängd ström för att fungera, kräver LCD-skärmar endast en liten mängd elektricitet. Denna effektivitet är resultatet av LCD-skärmens användning av en bakgrundsbelysning för att belysa de flytande kristallerna, en skarp kontrast till de kraftintensiva elektronstrålarna som används av CRT.

Hög upplösning och kvalitet
LCD-skärmar erbjuder högupplösta bilder och överlägsen bildkvalitet. Den exceptionella pixeltätheten säkerställer skarpa, tydliga bilder med livfulla färger, vilket skapar en uppslukande tittarupplevelse. Varje pixel på en LCD-skärm innehåller separata underpixlar för rött, grönt och blått (RGB), som arbetar tillsammans för att producera hela spektrumet av färger.

Lätt och tunn
LCD-skärmar är särskilt lätta och tunna, en egenskap som har revolutionerat designen av digitala enheter. Den tunna profilen på LCD-skärmar möjliggör kompakta, bärbara konstruktioner, vilket gör dem idealiska för handhållna enheter som smartphones och surfplattor, såväl som för större skärmar som TV-apparater och datorskärmar.

Lång livslängd
LCD-skärmar är kända för sin hållbarhet och långa livslängd. Till skillnad från CRT eller plasmaskärmar, som kan försämras med tiden, behåller LCD-skärmar sin kvalitet i många år och överlever ofta livslängden för enheterna de är installerade i.

Flexibilitet i storlekar och former
LCD-teknik erbjuder flexibilitet i storlekar och former, vilket gör den anpassningsbar till en mängd olika applikationer. Från små skärmar på digitala klockor till massiva tv-skärmar, LCD-skärmar kan anpassas för att passa nästan alla storlekar.

Konstruktion av LCD

LCD-skärmen är konstruerad av två delar av polariserat glas. Det finns två elektroder som används: en positiv elektrod och en negativ elektrod.

Extern spänning appliceras på LCD till LCD med dessa elektroder och den består av indium-tenn-oxid. Ett 10–20 µm flytande kristallskikt är placerat mellan två glasskivor.

Genom att ändra polarisationen kan ljus sändas igenom eller förhindras.

Tillämpningar av LCD

Konsumentelektronik

Bil

Medicinsk utrustning

Industriell automation

Bärbara enheter

Anpassad LCD-process

Vänligen skicka oss ditt första ritpapper, prover eller foton; om du inte har denna information, vänligen låt mig veta din idé.

Då ger vi dig lösning och prisförslag. (Storleken påverkar inte de anpassade avgifterna, men kommer att påverka enhetspriset.)

Förhandla om tekniska data och vi ger en exakt offert.

Du ordnar anpassade avgifter.

Vår tekniker designar LCD-ritningen för din bekräftelse inom 1-3 dagar.

Nya prover kommer att vara klara inom 15-20 dagar.

Efter provbekräftelse, välkomna massproduktionen varmt.

Förpackning

productcate-1-1

LCD produktionsprocess flödesschema

Berika, gör det lättare att använda LCD

productcate-1-1

Certifikat

BERIKA ROHS-certifikat LCD

BERIKA ROHS-certifikat OLED

BERIKA ROHS-certifikat TFT

BERIKA ISO9001-certifikat

FAQ

F: Vad är en flytande kristallskärm (LCD)?

S: LCD är en typ av plattskärmsteknik som används i olika elektroniska enheter som tv-apparater, datorskärmar, smartphones och miniräknare.

F: Hur fungerar en LCD?

S: En LCD-skärm består av ett lager av flytande kristaller mellan två genomskinliga elektroder. När en elektrisk ström appliceras riktas kristallerna in för att kontrollera mängden ljus som passerar genom dem, vilket skapar bilden du ser på skärmen.

F: Varför är LCD-skärmar populära?

S: LCD-skärmar är populära eftersom de erbjuder flera fördelar. De är tunna, lätta, förbrukar mindre ström jämfört med äldre skärmtekniker och kan producera skarpa och levande bilder.

F: Vilka är huvudkomponenterna i en LCD?

S: Huvudkomponenterna i en LCD inkluderar flytande kristaller, bakgrundsbelysningen, färgfiltren och elektroderna. De flytande kristallerna styr ljuset som passerar genom dem, bakgrundsbelysningen ger ljuskällan, färgfiltren producerar de olika färgerna och elektroderna applicerar den elektriska strömmen för att manipulera kristallerna.

F: Hur fungerar bakgrundsbelysningen i en LCD?

S: Bakgrundsbelysningen i en LCD-skärm är vanligtvis en kallkatodlysrör (CCFL) eller en uppsättning lysdioder (LED). Den lyser upp de flytande kristallerna bakifrån, så att de kan kontrollera mängden ljus som passerar igenom och skapar bilden.

F: Kan LCD-skärmar visa färg?

S: Ja, LCD-skärmar kan visa färg. De använder färgfilter i kombination med de flytande kristallerna för att producera de önskade färgerna. Varje pixel på skärmen består av tre underpixlar: röd, grön och blå, som kan styras oberoende för att skapa ett brett spektrum av färger.

F: Vilka är fördelarna med LCD-skärmar jämfört med äldre bildskärmstekniker som katodstrålerör (CRT)?

S: LCD-skärmar har flera fördelar jämfört med äldre bildskärmstekniker som CRT. LCD-skärmar är tunnare, lättare och mer energieffektiva. De producerar också mindre värme, har bättre bildkvalitet och erbjuder en bredare betraktningsvinkel.

F: Kan LCD-skärmar lätt skadas?

S: LCD-skärmar är i allmänhet ömtåligare än sina motsvarigheter i glas, till exempel bildskärmar med katodstrålerör (CRT). De kan vara känsliga för fysisk skada om de utsätts för överdrivet tryck eller stötar. Det är viktigt att hantera LCD-skärmar med försiktighet och undvika att trycka direkt på ytan.

F: Kan jag rengöra en LCD-skärm med någon typ av rengöringslösning?

S: Nej, du bör undvika att använda hårda rengöringslösningar eller spraya vätska direkt på skärmen. Använd istället en mjuk, luddfri trasa lätt fuktad med vatten eller en speciell LCD-rengöringslösning. Torka försiktigt av skärmen i en cirkulär rörelse för att ta bort fläckar eller fingeravtryck.

F: Vad är skillnaden mellan LCD och organiska lysdioder (OLED)?

S: LCD och OLED är två olika skärmtekniker. LCD-skärmar använder bakgrundsbelysning och flytande kristaller för att styra ljuset, medan OLED-skärmar använder organiska föreningar som avger ljus när en elektrisk ström appliceras. OLED-skärmar kan uppnå djupare svärta och erbjuda bättre kontrastförhållanden, men de kan vara dyrare och kan drabbas av skärmbränning.

F: Kan LCD-skärmar användas utomhus?

S: LCD-skärmar kan användas utomhus, men deras synlighet kan påverkas av det omgivande ljuset. Bakgrundsbelysningen i LCD-skärmar är inte lika stark som solljus, så skärmen kan verka svagare och svårare att läsa i direkt solljus. Vissa LCD-skärmar har antireflexbeläggning eller högre ljusstyrka för att förbättra synligheten i utomhusmiljöer.

Vi är professionella LCD-tillverkare och leverantörer, engagerade i att tillhandahålla skräddarsydd service. Köp gärna kvalitets-LCD från vår fabrik.
