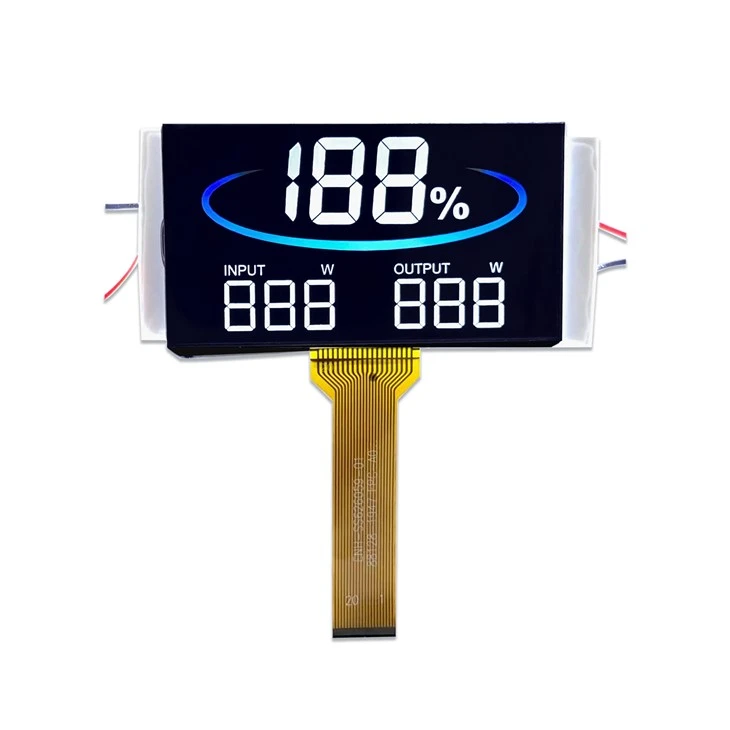

VA Segment LCD-modul 2,9 tum

ENH-SS626059-01



VA Segment LCD-modulen på 2,9 tum ger den djupa-svarta,-visuella upplevelsen med hög kontrast som gör att produkterna känns mer premium – utan kostnaden och komplexiteten för en komplett TFT-skärm. Låt mig gå igenom vad som skiljer den här modulen åt, var den utmärker sig och hur vi skräddarsyr den för verkliga-applikationer.

Låt oss först presentera de grundläggande specifikationerna och tillämpningsscenarierna för denna produkt.

Tekniska parametrar

Visningsläge: VA / Transmissiv / Negativ

Visningsriktning: klockan 12

Drivmetod: 1/4 Duty, 1/3 Bias, Vlcd=3.3V

Driftstemperatur: 0 grader ~ +50 grader

Förvaringstemperatur: -10 grader ~ +60 grader

Kontakttyp: FPC



Förklaring av nyckelparametrar

Klockan 12 visningsriktninginnebär att displayen ger optimal kontrast och läsbarhet när den ses uppifrån. Denna orientering är speciellt vald för fordonsinstrument och kontrollpaneler monterade i eller under ögonhöjd. För instrumentbrädaapplikationer där föraren ser displayen från sittande läge, ger klockan 12 den optimala balansen mellan kontrastbevarande och läsbarhet.

Drivmetod: 1/4 Duty, 1/3 Bias, 3,3V
1/4 arbetscykeln indikerar att fyra vanliga elektroder multiplexeras med segmentelektroder i ett tids-sekventiellt mönster. Detta multiplexeringsschema är industristandarden för segment LCD-skärmar av måttlig komplexitet, som balanserar antalet komponenter med drivrutinens IC-kapacitet. 1/3 bias-konfigurationen säkerställer konsekvent segmentkontrast över temperatur- och spänningsvariationer.

3,3V Vlcd är speciellt utformad för moderna mikrokontrollersystem med låg-effekt. Till skillnad från 5V-versioner som kräver nivåförskjutning eller separata kraftskenor, ansluter 3,3V-konfigurationen direkt till I/O-spänningen på ESP32, STM32 och andra 3,3V-logiska plattformar – vilket eliminerar externa komponenter och minskar systemkostnaderna.

Applikationsscenarier

Instrumentkluster för fordon:Betraktningsvinkeln klockan 12 är idealisk för montering på instrumentbrädan. VA LCD-skärmar visar fordonshastighet, trafikinformation, motorparametrar och varningsindikatorer. Hög kontrast säkerställer läsbarhet över varierande ljusförhållanden, från starkt solljus till nattkörning.

Medicinsk utrustning:Handhållna glukosmätare, blodtrycksmätare, termometrar och patientövervakningsenheter drar nytta av den höga kontrasten och den negativa displaydesignen. Den tydliga visuella separationen mellan bakgrund och karaktärer minskar läsfel i intensivvårdsmiljöer.

Industriella kontrollpaneler:Tryckmätare, flödesmätare, termostatdisplayer och testutrustning förlitar sig på modulens stabilitet och läsbarhet. Robust konstruktion och stöttålig-design gör den lämplig för fabriksgolv.

Laddstationer och energiutrustning:Displayer för solladdare, paneler för laddstationer för elbilar och batteristatusmonitorer använder VA-displayen med hög-kontrast för tydlig avläsning av information om spänning, ström och-tillstånd-.

Smarta hushållsapparater:Kontrollpaneler för luftkonditioneringen, mikrovågsugnar, statusskärmar för kaffebryggare och timers för tvättmaskiner integrerar den här modulen för tydliga, professionella-användargränssnitt.

Konsumentelektronik:FM-radioskärmar, skärmar för MP3-spelare i bilen och smarta skalavläsningar drar nytta av den ultra-smal ramdesignen och utmärkta kontrastprestanda.

Nyckelegenskaper och funktionella fördelar

Negativ visning med hög-kontrast– VA-teknik ger djupare svärta och högre kontrast än vanliga TN-segmentkodskärmar. Den negativa displaydesignen (svart bakgrund med ljusa tecken) säkerställer att siffror, bokstäver och ikoner förblir tydligt urskiljbara i alla ljusförhållanden. Detta är den avgörande fördelen som gör VA till det föredragna valet för premiuminstrument- och kontrollapplikationer.

Vid betraktningsvinkel– Den optimerade VA-strukturen ger en bredare betraktningsvinkel än TN-skärmar. Innehållet förblir tydligt och läsbart även när det ses från sidan eller i en vinkel. Detta är särskilt viktigt för fordonsinstrument sett från en sittande förarposition, och för kontrollpaneler monterade i olika orienteringar.

Låg strömförbrukning– Modulen använder kraft-effektiv LCD- och LED-belysningsteknik. Drivspänningen på 3,3 V är specifikt optimerad för moderna mikrokontrollsystem med låg-effekt, vilket gör modulen lämplig för batteridrivna-enheter som bärbara instrument, smartklockor och solcellsdriven-utrustning.

FPC-kontakt för flexibel integration– FPC-kontakten (Flexible Printed Circuit) ger designflexibilitet för trånga utrymmen och komplexa layouter. Till skillnad från stela stiftkontakter tillåter FPC att displayen kan placeras oberoende av huvudkretskortet – en kritisk fördel när displayen måste passa in i ett oregelbundet hölje eller när kretskortet är placerat någon annanstans i enheten. Standard FPC-konfigurationen kan anpassas för längd, utgångsriktning och stifttilldelning för att matcha specifika mekaniska konstruktioner.

3,3V låg-drivenhet– 3,3V Vlcd är designad för direktanslutning till moderna mikrokontroller utan nivåförskjutning. Detta förenklar PCB-designen, minskar antalet komponenter och sänker den totala systemkostnaden.

12:00 Optimerad visning– Betraktningsvinkeln är specifikt optimerad för applikationer där användaren ser skärmen uppifrån, såsom instrumentpaneler och kontrollpaneler för fordon.

Industriell-kvalitetsstabilitet– Modulen använder högkvalitativa-LCD-material och drivteknik. Den modulära strukturen är robust, stöttålig- och fungerar tillförlitligt i komplexa industri- och fordonsmiljöer. Varje batch genomgår omfattande funktionstestning för att säkerställa konsekvent bildkvalitet.

Produktdetaljer och anpassningsalternativ

Negativ VA-display– Den svarta bakgrunden med ljusa tecken skapar en förstklassig,-visuell effekt. Den djupa svarta bakgrunden när den är avstängd blandas med mörka ramar, vilket gör att skärmen ser sömlös och integrerad ut.

FPC-kontakt– FPC-kontakten (Flexible Printed Circuit) ger designflexibilitet. Standardkonfigurationer inkluderar botten-exit FPC med specifika pin-tilldelningar. Anpassade FPC-alternativ är tillgängliga för längd, utgångsriktning och kontakttyp.

Stöd för visning av flera-segment– Modulen stöder siffror, bokstäver, symboler och anpassade ikoner. Segmentlayouter kan inkludera siffror, enheter (V, A, kWh, grad ), funktionella ikoner och varumärkeslogotyper.

Alternativ för bakgrundsbelysning– Stöder vit, blå, grön, röd eller flerfärgad LED-bakgrundsbelysning-. Ljusstyrkan kan justeras för att matcha olika omgivande ljusförhållanden. Bakgrundsbelysningen är designad för jämn belysning och lång livslängd.

Anpassningsbar segmentlayout– Kunder kan specificera arrangemanget av siffror, ikoner, symboler och logotyper. Stöd för icke-rektangulära glasformer finns tillgängligt för cirkulära eller specialformade instrument.

Tillförlitlighetsfunktioner– Modulen använder högkvalitativa-LCD-material med bevisad stabilitet. Strukturen är optimerad för stöttålighet och lång-hållbarhet. Testning av hög-temperatur och låg-temperatur säkerställer konsekvent prestanda över hela driftsområdet.

Minsta beställningsmängd

Standardmoduler (ingen anpassning): 1 000 stycken

Anpassade moduler: 3 000 stycken (lägre MOQ kan förhandlas för pilotprojekt)

Provbeställningar: 1–5 stycken, med en nominell provavgift (återbetalas mot produktionsorder)

Anpassningsprocess

Kunden tillhandahåller ritningar eller specifikationer (konturstorlek, glastjocklek, polarisatortyp, visningsläge, kontakttyp, temperaturområde, spänning, visningsriktning, körförhållanden)

Teknisk granskning och verktygsdesign (2–3 veckor)

Provtillverkning (1–2 veckor)

Provgodkännande och massproduktion (3–5 veckor)

Är du redo att anpassa din VA-segment LCD-modul?

VA Segment LCD-modulen 2,9 tum ger den höga-kontrast, negativa bildskärmsprestanda som krävs av förstklassiga fordons-, medicin- och industriapplikationer – till en bråkdel av kostnaden för kompletta TFT-skärmar. Med FPC-anslutningsflexibilitet, 3,3V låg-drivenhet och omfattande anpassningsalternativ för segmentlayout, FPC-design, bakgrundsbelysningsfärg och betraktningsvinkel är den här modulen konstruerad för att möta dina specifika produktkrav.

Kontakta vårt ingenjörsteam med dina ritningar och specifikationer. Inom 48 timmar kommer du att få en detaljerad offert inklusive NRE-kostnader för verktyg, per-enhetsprissättning över volymnivåer och en preliminär designgranskning.













SPECIFIKATIONER



PUNKT	DIMENSIONERA	ENHET
Typ	VA	tum
Betraktningsvinkel	12 0' KLOCKA
Översiktsmått	37,5x64x5,6(mm)	mm
Drive IC	--
DISPLAY-LÄGE	VA/Transmissiv/Negativ
Anslutning	FPC
Driftstemperatur	0 grader - +50 grader	grad
Förvaringstemperatur	-10 grader - +60 grader	grad
Körmetod	1/4 plikt, 1/3 partiskhet,
Bakgrundsbelysning	4 ST VITA LEDS
