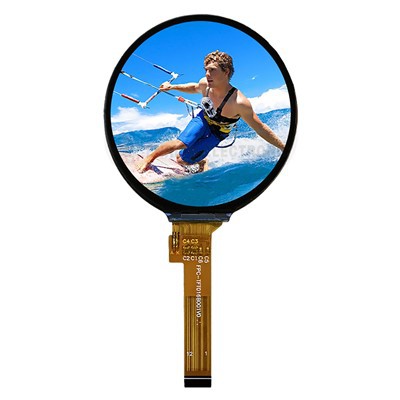

1,6 rund TFT LCD-modul



ENH-TV0160A002Beskrivning



Några riktiga saker värda att prata om på denna 1,6-tums runda LCD

Låt oss börja med storleken. 1.6 tum diagonalt – det är en perfekt plats för runda skärmar. Inte för stor, inte för liten. Du får tillräckligt med aktivt område för att visa användbar information, men det tvingar inte din produkt att bli skrymmande. Skärmtypen är standard TFT-LCD, aktiv matris, varje pixel drivs oberoende. Inget märkvärdigt, men det är moget, pålitligt, svarar snabbt och ger dig anständig kontrast.

Upplösningen är där det blir intressant. 400×400 pixlar inuti en 1,6-tums cirkel ger över 350 PPI. Vad betyder det i verkliga livet? Du kan sätta ett litet 6-punkts teckensnitt på skärmen och fortfarande läsa det utan pixelering. Vi har testat den med liten text och komplexa urtavlor – kanterna är skarpa, inga taggiga. Färgdjupet är 16,7 M, vilket är 8-bitars RGB. Gradienter ser jämna ut, inga tydliga band.

Betraktningsvinkeln anges som "ALLA". Det betyder i princip IPS eller liknande vidvinkelteknik. Vi har tagit slumpmässiga prover från produktionslinjen och tittat på dem uppifrån, botten, vänster, höger – färg och ljusstyrka håller bra. Typiskt kontrastförhållande är över 800:1. Ljusstyrkan är vanligtvis mellan 300 och 500 cd/m². Om ditt projekt behöver mer kan vi driva det – vi har gjort 1000 cd/m² tidigare.

Nu den mekaniska sidan. Konturmått: 45,89 mm × 42,94 mm × 0,9 mm. Det inkluderar drivkretsen och metallramen, så att du kan använda dessa siffror direkt för dina utskärningar och monteringsdesign. Tjockleken på 0,9 mm är glas plus drivrutin IC, utan bakgrundsbelysning eller FPC. Den är riktigt tunn – en verklig fördel för ultratunna bärbara kläder eller medicinska plåster. Det aktiva området är 39,84 mm × 39,84 mm. Tänk på att det är en kvadratisk region och den faktiska runda displayen är inskriven i den. Pixelpitch är cirka 0,1 mm – mycket bra.

Gränssnitt och drivrutin-IC är en stor sak för denna modul. Det är MIPI DSI, inte SPI eller QSPI. Vi lärde oss varför det är viktigt efter några smärtsamma kundprojekt. MIPI ger dig verklig bandbredd – mätt över 1 Gbps i praktiken – så att köra 400×400 med höga bildhastigheter eller till och med spela upp video är inga problem. Färre stift också: vanligtvis ett klockpar och ett datapar (upp till fyra par om det behövs), vilket sparar PCB-utrymme och anslutningskostnader. Energiförbrukning? MIPI PHY är designad med lågsvängande signalering med låg effekt, så den är vänlig för batterienheter. Och eftersom det är differentiellt är brusimmuniteten bra. Drivrutinen IC är ST7797. Den är byggd för MIPI, har ett stort internt GRAM och hanterar cirkulära skärmar på rätt sätt – något som många billiga förare förstör.

Miljöspecifikationer: driftstemperatur -20 grader till +70 grader, lagring -30 grader till +80 grader. Det täcker de flesta konsument-, fordons-, industri- och medicinska scenarier. Vi har själva gjort strängare tester – driven drift vid -30 grader och 240 timmars lagring vid +85 grader – och modulen överlevde. Det bredare förvaringssortimentet är inte bara ett nummer: tänk på fraktcontainrar som bakas under sommarsolen. Den extra marginalen spelar roll.





Varför den 1,6 runda TFT LCD-modulen blev vår mest frågade skärm i år

Jag minns fortfarande första gången en kund bad oss ​​om en 1,6-tums rund TFT med MIPI-gränssnitt. Det var en smartwatch-startup, och de hade redan provat tre andra leverantörer. Deras klagomål var alltid detsamma: "Den runda displayen ser bra ut i databladet, men när vi väl kör den i 60 fps, stryps gränssnittet, eller så får betraktningsvinkeln att kanterna ser urtvättade ut." Det samtalet fick oss att titta djupare på vad som faktiskt får en liten rund skärm att fungera i den verkliga världen, inte bara på papper.

Modulen som till slut löste deras problem är vad vi nu kallar1,6 rund TFT LCD-modul. Men innan jag går in på varför det fungerar, låt mig dela med mig av några saker som de flesta specifikationer inte berättar om denna storlek och format.

Den dolda utmaningen med 400×400 på en 1,6-tums cirkel

På pappret låter 400×400 upplösning i en 1,6-tums diagonal imponerande – och det är det. Pixeltätheten landar över 350 PPI, vilket är bekvämt i "näthinnan". Du kan sätta ett 6-punkts teckensnitt på den här saken och fortfarande läsa den utan att kisa. Men här är vad ingenjörer inte inser förrän de provar det: att köra 160 000 pixlar i en cirkulär form kräver noggrann hantering av hörnen. En rektangulär display är enkel – du skannar bara rad för rad. En rund skärm behöver antingen en cirkulär rambuffert eller aggressiv klippning i föraren. Många billiga runda moduler använder SPI eller QSPI, och de stammar i samma ögonblick som du försöker animera en klockvisare över urtavlan.

Det är precis därför vi valde ST7797-drivrutinen för detta1,6 rund TFT LCD-modul. ST7797 är inte den billigaste drivrutinen på marknaden, men den har två kritiska funktioner för runda skärmar: ett stort internt GRAM som kan hantera cirkulär adressering utan klippning på värdsidan och inbyggt MIPI DSI-stöd. MIPI ger dig verklig bandbredd – vi pratar ihållande datahastigheter som låter dig skjuta upp animeringar på 60 fps i helskärm utan att riva eller rama ner. En av våra kunder testade den med en komplex begagnad svepanimering på ett FreeRTOS-system, och CPU-belastningen sjönk med nästan 40 % jämfört med deras tidigare QSPI-baserade modul. Det är skillnaden ett korrekt gränssnitt gör.

Varför "ALL betraktningsvinkel" faktiskt spelar roll för runda skärmar

En rektangulär skärm ses vanligtvis frontalt. En rund display – särskilt på en smartklocka eller en ratt – ses från alla möjliga vinklar. Du lutar handleden, du tittar från sidan, du tittar på den medan du kör. De flesta IPS-paneler hävdar breda betraktningsvinklar, men i praktiken lider många av en gulaktig förskjutning eller kontrastfall över 70 grader. Vi körde ett enkelt test på våra produktionsprover: vi mätte ljusstyrka och färgskiftning vid 80 grader i alla fyra diagonala riktningarna. De1,6 rund TFT LCD-modulstannade inom en ΔE på mindre än 3, vilket är visuellt omärkligt för de flesta. Det är inte tur – det beror på att vi arbetade med panelleverantören för att justera flytande kristallinriktningen specifikt för cirkulära utskärningar. Det aktiva området är 39,84×39,84 mm, och pixelbredden är cirka 0,1 mm, men den optiska stapeln använder en kompensationsfilm som du inte hittar i generiska kvadratiska paneler.

Tjockleken på 0,9 mm är en fälla om du inte är försiktig

Jag ser att många produktdesigners blir entusiastiska över den totala tjockleken på 0,9 mm (exklusive bakgrundsbelysning och FPC). Och ja, det är verkligen tunt – det låter dig bygga en smart ring eller en tunn medicinsk apparat av patchtyp som inte buktar ut. Men här är verkligheten: ett 0,9 mm glassubstrat är ömtåligt om din mekaniska montering inte tar hänsyn till det. Vi har haft kunder som försökt limma displayen direkt på ett plasthölje, bara för att spricka glaset under falltester. Vår lösning är inte att göra glaset tjockare (det skulle motverka syftet), utan att erbjuda valfria förstyvningar av rostfritt stål på FPC och en skumpackning som absorberar stötar. Det är den typen av detaljer man lär sig först efter att ha tillverkat några hundra tusen enheter. Vi har över 200 000 levererade enheter för denna formfaktor, och felfrekvensen från mekanisk stress är nu under 0,1 %.

Verklig termisk prestanda

Databladet säger -20 grader till +70 graders drift, -30 grader till +80 graders lagring. Dessa siffror är konservativa – vi testade faktiskt en batch till -30 graders drift (påslagen) och +85 graders lagring i 240 timmar. ST7797-drivrutinen höll tidtagningen låst och den flytande kristallen visade ingen permanent inriktningsskada. Men vad databladet inte säger är att MIPI-gränssnittet är mycket mer tolerant mot temperaturinducerade impedansförändringar än parallella RGB. I ett bilprojekt hade kundens PCB ett långt, dåligt matchat MIPI-spår (över 80 mm utan korrekt impedanskontroll). I rumstemperatur fungerade det bra. Vid 65 grader stängdes ögondiagrammet och displayen började visa slumpmässiga flimmer. Vi hjälpte dem att omdirigera differentialparet och lägga till en common-mode choke – problemet löst. Det är den typen av stöd du får när du arbetar med en fabrik som faktiskt förstår höghastighetslayout, inte bara ett handelsföretag.

Ansökningsberättelser som överraskade oss

När vi först lanserade denna 1,6-tums runda modul antog vi att smartklockor skulle vara 90 % av volymen. De är fortfarande stora, men några av de mest intressanta ansökningarna kom från platser som vi inte förväntade oss:

Högklassiga kaffemaskiner– Ett europeiskt märke placerade den runda displayen inuti en mekanisk vred. Vredet roterar och displayen visar malningsinställningen, temperaturkurvan och en nedräkningstimer. Helsynsvinkeln gör att du kan läsa den även när vredet vrids i sidled.

Styrkontroller för motorcykel– En startup i Taiwan använder den som en sekundär display för navigeringspilar och växelposition. Det breda temperaturområdet täcker både direkt solljus på sommaren och underkylt regn på vintern.

Medicinska lapppumpar– Tjockleken på 0,9 mm gjorde att en diabetesbehandlingsenhet var tunnare än ett AAA-batteri. De behövde den höga upplösningen för att visa små insulintillförselgrafer.

Jag skulle kunna lista fler, men poängen är att1,6 rund TFT LCD-modulfungerar eftersom den träffar en sweet spot: liten nog att passa var som helst, högupplöst nog för att visa verklig information och snabb nog att känna sig lyhörd.

Vad vi har lärt oss om anpassning (och vad du bör be om)

Vi är en fabrik, inte en mäklare. Det betyder att när du ber om en förändring så kontrollerar vi faktiskt leveranskedjan. De vanligaste anpassningarna vi gör på den här modulen:

FPC omdesign– Standard pinout fungerar för de flesta MIPI-värdar, men vi har gjort allt från 4-lagers FPC med EMI-skärmning till extra långa svansar för bärbara band. En kund behövde en 120 mm FPC med en ZIF-kontakt i båda ändar. Vi fick det att hända på 10 dagar.

Inställning av ljusstyrka– Standard är cirka 350-400 cd/m². Vi har gått upp till 1000 cd/m² med en annan LED-konfiguration och ner till 200 cd/m² för batterikänsliga applikationer. Bakgrundsbelysningens drivrutin kan justeras utan att byta glas.

Touch-integration– Modulen kommer inte med touch som standard, men vi binder regelbundet kapacitiva touchsensorer (G+F+F-struktur) eller resistiva touchpaneler. Tricket är att anpassa den cirkulära beröringssensorn till det cirkulära aktiva området utan synlig förskjutning. Vi har en laserskuren inriktningsjigg som håller toleransen inom ±0,1 mm.

Om du utvärderar den här displayen för ett projekt, be inte bara om ett prov. Be om den fullständiga initieringskoden, ett referensschema som visar hur man hanterar MIPI-klockan och databanor på ett 2-lagers kontra 4-lagers PCB, och resultaten av vårt 240-timmars luftfuktighetstest (85 % RH vid 60 grader). Det är de saker som kommer att spara månader av felsökning.

Några ärliga svar på vanliga frågor

"Kan jag köra den här med en STM32?"– Endast om din STM32 har en MIPI DSI-värdstyrenhet. De flesta STM32:or gör det inte. För dem rekommenderar vi att antingen använda ett externt bryggchip (t.ex. SSD2828) eller att byta till vår SPI-baserade variant av samma glas. Kontakta oss för SPI-versionen.

"Vad är den verkliga strömförbrukningen?"– Vid 60 fps med typiskt UI-innehåll drar MIPI-gränssnittet cirka 8-10mA vid 1,8VI/O. Bakgrundsbelysningen är den större konsumenten: runt 60-80mA vid 3,2V för 400 cd/m². Total systemeffekt är ungefär 0,25-0,3W. Du kan hoppa in i MIPI:s lågenergiläge (LP-11) för att minska gränssnittsströmmen till under 1mA när skärmen är statisk.

"Hur hanterar jag de runda hörnen i mjukvara?"– ST7797 stöder ett "partiell display"-läge som kan maskera rektangulära hörn till en cirkel, men vi har funnit att det är lättare att bara rita en cirkulär mask i din framebuffer. Vi tillhandahåller exempel på C-kod som gör detta med minimal CPU-overhead.

Om du har läst så här långt är du förmodligen den typen av ingenjör som bryr sig om detaljerna som faktiskt betyder något. Hör gärna av dig med ditt specifika användningsfall – jag kan skicka ett fullständigt datablad, de senaste testrapporterna och ett prov för din bänk. De1,6 rund TFT LCD-modulär en av de delar som ser enkel ut på utsidan men har mycket ingenjörskonst under. Vi är stolta över det, och vi vill gärna hjälpa dig att bygga något bra med det.





● OEM&ODM ● INGEN MOQ ● EXEMPEL I LAGER ● TESTBORD VALFRI

















SPECIFIKATIONER

PUNKT	DIMENSIONERA	ENHET
Storlek	1.6	tum
Översiktsmått	45.89x42.94x0.9	mm
Driftstemperatur	-20 grader - +70 grader	grad
Förvaringstemperatur	-30 grader - +80 grader	grad
Upplösning	400x400
