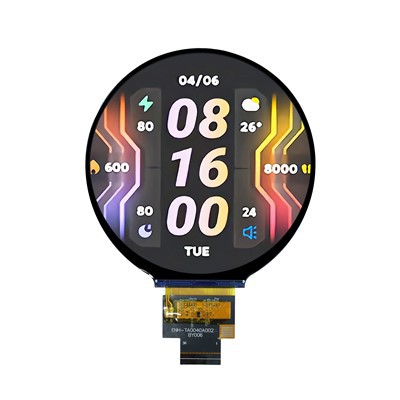

4,0 tums rund TFT LCD-modul

ENH-TV0400A002Beskrivning



Vad finns egentligen inuti den här 4,0" runda LCD-skärmen?

Låt mig börja med de råa specifikationerna (den typ av siffror som våra ingenjörer kontrollerar först):

Skärmstorlek– 4,0 tum, sann cirkel (aktivt område Φ101,52 mm, inte beskuret)

Upplösning– 720×720, ~280 PPI (tillräckligt skarpt för liten text och ikoner)

Modulöversikt– 105,60 mm (H) × 109,87 mm (B) × 2,23 mm (T)

Gränssnitt– 4-filig MIPI DSI (40-pin FPC)

Betraktningsvinkel– IPS, full 178 grader alla riktningar

Drivrutinen IC– JD9365DA (moget, används i tusentals projekt från 4″ till 10,1″)

Standard ljusstyrka– 350 cd/m², men vi kan skjuta upp den till 1200-1500 cd/m² för utomhusbruk

Hur fungerar det i verkligheten?
JD9365DA-drivrutinen IC är inte den nyaste eller flashigaste, men det är precis därför vi gillar den – den är stensäker. Vi har skickat den här drivrutinen på cirkulära och rektangulära paneler till kunder som tillverkar instrumentbrädor för elbilar, smarta kaffemaskiner och till och med marinutrustning. Inga konstiga kompatibilitetsproblem med Qualcomm, Rockchip eller STM32-plattformar.

Och det 4-filiga MIPI DSI-gränssnittet? Det är tillräckligt snabbt för smidiga animeringar (tänk på radiella menyer eller cirkulära förloppsindikatorer). En av våra kunder – ett europeiskt e-cykelmärke – sa till oss: "Vi ville inte designa om hela vårt moderkort bara för skärmen." Med MIPI behövde de inte.



Nyckelfunktioner som faktiskt är viktiga för produktdesigners

Jag kommer inte att lista punktpunkter för listningens skull. Istället är det här vad ingenjörer frågar mest om när de ser vår4,0 tums rund TFT LCD-modul:

Riktigt cirkulär, inte en maskerad rektangel

Ja, du kan köpa en fyrkantig 720×720 panel och täcka hörnen med svart färg. Men det ger dig ojämn kantljusstyrka och slösar bort pixlar. Vår är designad som en cirkel från glasnivån – enhetlig bakgrundsbelysning, inga mörka fläckar vid 3-tiden eller 9-tiden.

IPS – för någon kommer alltid att titta från sidan

I en bils instrumentbräda ser föraren det rakt, men passageraren tittar från en vinkel. I en smart termostat monterad på väggen kan du läsa den när du går i sidled. IPS betyder att färger inte tvättas ut. Vi har testat den upp till 178 grader, och den håller.

Temperaturområde: -20 grader ~ +70 grader (drift)

Standard industrikvalitet. För fordonskluster eller utomhuskiosker kan vi erbjuda ett utökat sortiment. Förra året gjorde vi en sats åt ett ryskt företag inom jordbruksmaskiner – deras maskiner fungerar under -30 graders vintrar. Vi justerade bakgrundsbelysningen och LCD-materialen därefter.

Valfri hög ljusstyrka (upp till 1500 cd/m²)

Standarden 350 nits är bra för inomhus. Men om du bygger en motorcykelinstrumentbräda eller en bärbar marin GPS, vill du ha 1000+ nits. Vi har gjort 1500 nits tidigare – ja, den drar mer ström, men den är läsbar i direkt solljus. Vi brukar rekommendera optisk bindning tillsammans med hög ljusstyrka för den bästa utomhusupplevelsen.



Var använder folk egentligen denna runda display?

Inte bara "potentiella ansökningar" – här är verkliga projekt som vi har skickat för de senaste 6 månaderna:

Instrumentpaneler för el- och elcykel– En fransk startup tog 2000 enheter med 1200 cd/m² ljusstyrka och ett anpassat anti-reflekterande täckglas. De använder den för att visa hastighet, batteri % och navigeringspilar.

Smarta termostater– Ett amerikanskt VVS-märke ersatte sin gamla 2,8" runda skärm mot vår 4,0" eftersom de ville ha en större pekyta för klimatkontroll. De använder optisk bindning för en "limfri" look.

Industriella rattkontroller– En tysk verktygsmaskintillverkare integrerar vår display i en roterande kodarpanel. Upplösningen på 720×720 låter dem visa förhandsvisningar av G-kod i realtid.

Patientmonitorer– Ett kinesiskt företag för medicintekniska produkter använder IPS-versionen för bildskärmar vid sängkanten; sjuksköterskor läser det från dörren, och den breda betraktningsvinkeln är ett måste.

Naturligtvis kan du också använda den för smartklockor, kaffemaskiner och till och med snygga vape-moddar (ja, det har vi också sett). De4,0 tums rund TFT LCD-modulär förvånansvärt mångsidig.



Mekaniska och elektriska detaljer – vad du behöver innan du beställer prover

Låt mig ge dig de exakta siffrorna som vår fabrik använder när vi skär FPC och monterar bakgrundsbelysningen.

Dispositionsmått
105,60 mm (bredd) × 109,87 mm (höjd) × 2,23 mm (tjocklek) – tillräckligt smal för handhållna enheter. Den aktiva cirkeln är Φ101,52 mm, vilket lämnar en ramyta på cirka 4 mm på varje sida.

40-stifts MIPI DSI pinout (förenklad)

4-filiga MIPI-datapar (TDP0/TDN0 – TDP3/TDN3)

VCI=2.8V (analog), IOVCC=1.8V (logik)

RESET och TE (riveffekt) stift

LED-bakgrundsbelysning anod/katod (konstant ström)

För den fullständiga stiftbeskrivningen och tidsdiagrammen, vänligen begär det officiella databladet – jag kan skicka det som en PDF.

Integration med pekskärm
Vi kan lägga till en kapacitiv touchpanel (CTP) med antingen luftbindning (billigare) eller optisk fulllaminering (bättre läsbarhet och hållbarhet). CTP använder I²C-gränssnitt med sina egna kraftledningar (TP_VCI, TP_IOVCC) och interrupt/SCL/SDA. Om du behöver en specifik täckglasform eller anti-fingeravtrycksbeläggning, berätta bara för oss.

Här är ett foto från vår produktionslinje förra veckan: [Bildplatshållare – COG-bindning av JD9365DA på 4,0" runt glas]. Jag kan skicka själva bilden via e-post.



Kvalitet och fabriksuppgifter – eftersom du måste lita på din leverantör

Vi är enfabriksdirekt tillverkareav små till medelstora LCD-moduler, inte ett handelsföretag. Våra ISO9001:2015 och IATF 16949 (fordon) certifikat finns tillgängliga för nedladdning på begäran. Också RoHS- och REACH-kompatibel – inga överraskningar.

Tillverkningshöjdpunkter

Helautomatiska COG (Chip-on-Glass) och FPC-bindningslinjer

100 % inspektion + 24-timmars åldringstest före leverans

Monthly capacity: >500 000 enheter för denna storleksklass

Vårt ingenjörsteam ger dig inte bara ett datablad och försvinner. Vi har en WeChat / WhatsApp-grupp för alla större kunder. Behöver du hjälp med initialiseringskod? Vår firmwareingenjör Jack svarar vanligtvis inom några timmar.



Anpassning – nästan allt kan ändras



Typisk anpassningsprocess
① Du skickar din mekaniska ritning och elektriska krav.
② Våra ingenjörer granskar genomförbarheten (3–5 dagar).
③ Prototypprover (4-6 veckor).
④ Valideringstestning (vi kan simulera dina miljöförhållanden).
⑤ Massproduktion.

Förra månaden slutförde vi en anpassad FPC för ett japanskt robotföretag – de behövde en 90 graders böjd svans för att passa in i en smal armled. Det tog 7 veckor från ritning till provgodkännande.





● OEM&ODM ● INGEN MOQ ● PROV I LAGER ● TESTBORD VALFRI

















SPECIFIKATIONER

PUNKT	DIMENSIONERA	ENHET
Storlek	4.0	tum
Översiktsmått	109.87x105.6x2.23	mm
Driftstemperatur	-20 grader - +70 grader	grad
Förvaringstemperatur	-30 grader - +80 grader	grad
Upplösning	720x720
