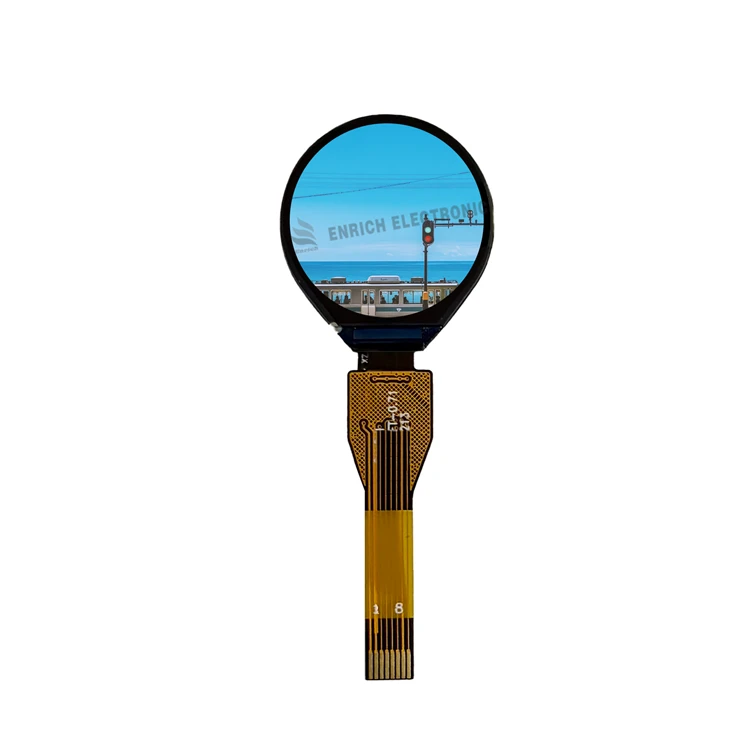

0,71 rund TFT LCD-modul



ENH-TV0071A004Beskrivning

Produktparametrar:

Skärmstorlek: 0,71 tum

Avser den diagonala längden på det aktiva visningsområdet (cirka 18,03 mm), vilket klassificerar den som en ultra-liten skärm.

Upplösning: 160 (RGB) x 160 pixlar

Att uppnå denna upplösning på en så liten storlek resulterar i en mycket högPixeldensitet, som ger en 细腻 visningseffekt som är mycket överlägsen traditionell karaktär eller skärmar med låg-upplösning.

Betraktningsvinkel: Alla-Betraktningsvinkel

Antyder vanligtvis användningen avIPSeller liknande avancerad-vidbildsteknik. Färger och kontrast förblir mycket konsekventa från alla visningsriktningar (upp, ner, vänster, höger) med minimal färgskiftning eller nedtoning, vilket avsevärt förbättrar användarupplevelsen.

Översiktsmått: 20,12 mm × 22,3 mm × 1,81 mm

Detta är en kritisk mekanisk parameter.20,12 mm x 22,3 mmrepresenterar de totala måtten inklusive drivkretsen och ramen, vilket ger exakta monteringshålsspecifikationer för produktkonstruktionsingenjörer. De1,81 mmtjockleken är utmärkt kontrollerad, vilket underlättar utformningen av ultra-tunna produkter.

Gränssnitt: SPI

Seriellt perifert gränssnitt. Detta är ett universellt, enkelt kommunikationsprotokoll som kräver väldigt få stift. Den behöver ofta bara 3-4 trådar (Data, Clock, Chip Select) för kommunikation, vilket avsevärt förenklar anslutningen till huvud-MCU, sparar värdefulla I/O-resurser och minskar PCB-layoutens komplexitet och kostnad.

Drivrutinen IC: GC9D01

Detta är skärmens "hjärna". GC9D01 är en mycket integrerad drivrutin IC designad för små TFT-skärmar.

Kärnfunktion: Den innehåller ett display-RAM (GRAM), som ansvarar för att ta emot SPI-kommandon och data från MCU:n och omvandla dem till de spänningssignaler som behövs för att styra varje pixel på skärmen.

Avancerade funktioner: Den stöder vanligtvis rika färglägen, partiell uppdatering för energibesparing, flexibel fönsteradressinställning, etc., vilket ger utvecklare kraftfulla skärmkontrollfunktioner.

Visningstyp: TFT

Tunn-filmtransistor. Detta är en aktiv-matris LCD där varje pixel styrs av sin egen transistor. Denna teknik erbjudersnabbare svarstider, högre kontrast, mer levande färger, och bättre dynamisk bildvisningskapacitet, vilket gör den till den vanliga tekniken för färgskärmar.



Ansökningsfält:

Fördjupad-applikationsfältsanalys

Denna 0,71-tums TFT-färgskärm, med sin ultimata kompakthet, höga upplösning och utmärkta skärmprestanda, är ett idealiskt val för många elektroniska produkter där utrymmet är begränsat men visuell upplevelse krävs.

1. Bärbara enheter

Kärnapplikationer: Smartklockor, träningsband, smarta ringar.

Problem löst: Den ger en hög upplösning på 160x160 inom det extremt begränsade utrymmet på ett klockfodral eller enhetskropp, vilket säkerställer skarpa och tydliga ikoner, text och siffror utan pixelering. Hela-betraktningsvinkeln garanterar att användare enkelt kan läsa tid, puls, kaloriförbränning och aviseringar från vilken vinkel som helst med en blick på handleden.

Fördel: Parat med GC9D01-drivrutinen IC, möjliggör den mjuka animeringsövergångar (t.ex. menybyte, datauppdatering) och stöder låg-energilägen, vilket avsevärt förlänger enhetens batterilivslängd.



2. Bärbar medicinsk och hälsoövervakningsutrustning

Kärnapplikationer: Fingertoppspulsoximetrar, digitala termometrar, bärbara EKG-monitorer, glukosmätare.

Problem löst: Medicinska avläsningar kräver absolut klarhet och noggrannhet. Den här skärmens höga kontrast och färgprestanda möjliggör tydlig visning av kritiska data (t.ex. SpO2-vågform, hjärtfrekvensvärden, varning för hög-temperatur i rött), vilket minskar risken för felläsning. Dess ringa storlek och smala profil gör att hela den medicinska enheten blir mer bärbar och ergonomisk.

Fördel: SPI-gränssnittet är enkelt och pålitligt, lätt att ansluta med olika medicinska sensorhuvudkontrollchips och erbjuder hög stabilitet.



3.IoT och Human-Machine Interaction Terminals

Kärnapplikationer: Kontrollpaneler för smarta hem (t.ex. temperatur-/fuktighetskontroller, smarta switchar), Bluetooth-spårare, statusfönster för smarta sensorer.

Problem löst: Det ger "ögon" för enkla IoT-noder. Användare kan direkt kontrollera enhetens status (t.ex. anslutningsstatus, rumstemperatur, batterinivå) och utföra snabba operationer utan att öppna en smartphone-app. Den lilla storleken gör att den kan bäddas in i den smala panelen på vilken enhet som helst.

Fördel: Låg strömförbrukning gör den perfekt lämpad för-batteridrivna IoT-enheter, vilket möjliggör kontinuerlig visning i veckor eller till och med månader utan frekvent laddning.



4. Industriell kontroll och instrumentering

Kärnapplikationer: Handhållna industriella skannrar, bärbara mätinstrument, multimetrar, extra statusskärmar för industriell kontrollutrustning.

Problem löst: I industriella miljöer måste utrustningen vara robust och ge intuitiv informationsvisning. Den här skärmen är kompakt, motståndskraftig mot vibrationer och kan visa flera rader med parametrar, stapeldiagram eller enkla statusikoner på ett begränsat chassi, vilket hjälper ingenjörer att snabbt diagnostisera problem.

Fördel: Har vanligtvis ett brett driftstemperaturområde (detaljer hänvisar till datablad), anpassar sig till tuffa industriella miljöer. Snabb svarstid eliminerar utsmettning, lämplig för att visa snabbt föränderliga data.



5. Konsumentelektronik

Kärnapplikationer: Statusskärm för TWS-hörlursladdningsfodral, FPV-display för minidrönare, elektroniska leksaker, display på powerbanknivå.

Problem löst: Förbättrar produktens tekniska dragningskraft och användarupplevelse. Till exempel kan ett litet fönster på ett laddningsfodral för hörlurar exakt visa den återstående kraften hos vänster/höger hörsnäckor och själva fodralet, vilket är mycket mer intuitivt och premium än enkla LED-indikatorer.

Fördel: Levande färger möjliggör visning av varumärkeslogotyper och anpassade animationer, vilket avsevärt förbättrar produktdifferentiering och visuellt tilltalande.



● OEM&ODM ● INGEN MOQ ● EXEMPEL I LAGER ● TESTBORD VALFRI

















SPECIFIKATIONER

PUNKT	DIMENSIONERA	ENHET
Storlek	0.71	tum
Översiktsmått	20.12x22.3x1.81	mm
Driftstemperatur	-20 grader - +70 grader	grad
Förvaringstemperatur	-30 grader - +80 grader	grad
Upplösning	160x160
