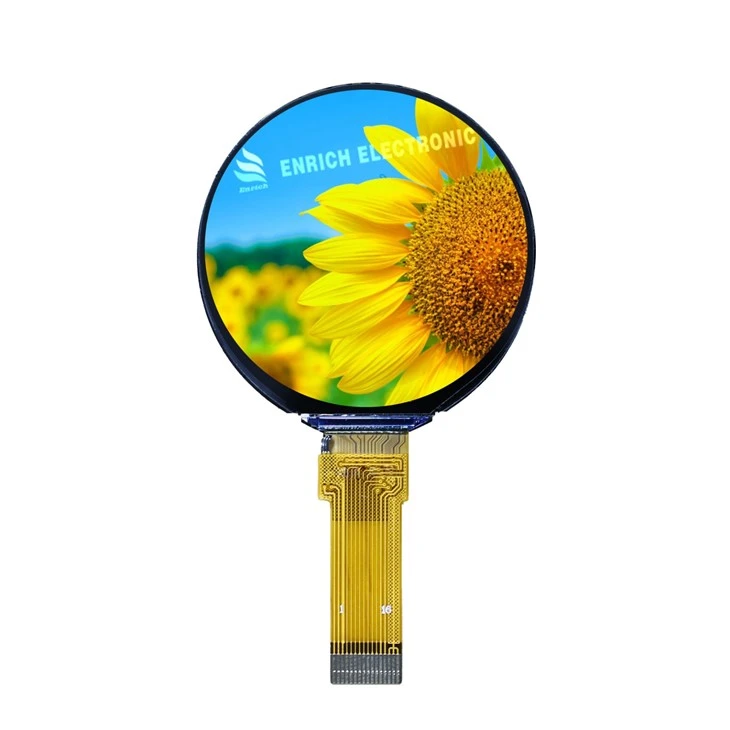

1,5 tums rund TFT LCD-modul



ENH-TV0150I001Beskrivning

Produktparametrar:

Skärmstorlek och form: 1,5-tums rund

En avgörande egenskap. Det aktiva visningsområdet är en hel cirkel med en diagonal på 1,5 tum, vilket uppnår perfekt enhet mellan visat innehåll och fysisk form utan visuellt slöseri, till skillnad från fyrkantiga skärmar med cirkulära masker.

Upplösning: 360 (RGB) × 360 pixlar

Detta är en exceptionellt hög upplösning optimerad för ett cirkulärt visningsområde. Att uppnå över 129 000 pixlar inom en cirkel i ~1,5-tums diameter resulterar i enmycket hög pixeldensitet (PPI), levererarextremt fina detaljer och släta kanter, vida överträffande fyrkantiga skärmar av liknande storlek med lägre upplösning.

Betraktningsvinkel: Alla-Betraktningsvinkel

Nästan säkert anställerIPS-teknik (In-Plane Switching).. Detta innebär att färg och luminans förblir mycket konsekvent från framsidan, sidorna och alla andra betraktningsvinklar, med minimal färgskiftning, blekning eller kontrastförlust, vilket avsevärt utökar enhetens användbara visningsområde.

Konturmått: 41,96 mm × 40,46 mm × 2,16 mm

Nyckelmekaniska data: 41,96 mm x 40,46 mm är denrektangulär begränsningsbox dimensioninklusive drivkretsen och ramen, vilket ger exakt rumslig referens för strukturell design. Tjockleken på 2,16 mm är väl-kontrollerad, vilket bidrar till en elegant produktdesign samtidigt som den säkerställer strukturell integritet.

Gränssnitt: QSPI

Quad seriellt perifert gränssnitt. Detta är en förbättrad version av standard SPI, med hjälp av4 datalinjer för parallell överföring, som erbjuder en teoretisk datahastighet4 gånger snabbareän traditionell SPI (1 datalinje). Detta är avgörande för att driva den högupplösta-skärmen på 360x360, avsevärt förbättra uppdateringsfrekvensen, minska flaskhalsar i dataöverföringen och säkerställa smidig prestanda för komplexa GUI:er och animationer.

Drivrutin IC: ST77916

Det här är en kraftfull TFT-LCD-drivrutinskontroller. Dess kärnvärde ligger i:

Hög prestanda: Inbyggt-stort GRAM hanterar effektivt hög-grafikdata och stöder rikt färgdjup (t.ex. 16/18-bitars RGB).

Avancerade funktioner: Stöder vanligtvis bildskärmsrotation, flexibel fönsteradressinställning, partiell uppdatering (endast uppdaterar en del av skärmen för att spara ström), hårdvaruaccelererade ritkommandon (linjer, fyllningar), kraftigt avlastning av värdprocessorn och förenklar mjukvaruutveckling.

Optimering för cirkulära skärmar: Anpassar sig perfekt till det cirkulära aktiva området och hanterar pixeladressering effektivt.

Skärmtyp: TFT-LCD

Använder vanlig aktiv-matrix Thin-Film Transistor-teknik, där varje pixel styrs av sin egen transistor. Detta möjliggörsnabba svarstider, hög kontrast, livfull färgmättnad, och utmärkt dynamisk bildvisningskapacitet.





Ansökningsfält:

1. Premium bärbara enheter

a. Kärnapplikationer: Smartklockor med klassiska runda urtavlor,-avancerade träningsband, professionella sportinstrument (t.ex. cykeldatorer, löpbandsskärmar).

b. Problem löst: Replikerar perfekt den eleganta cirkulära estetiken hos traditionella klockor, och möter användarnas förväntningar på premium wearables. Den ultra-höga upplösningen på 360x360 ger en extremt hög pixeltäthet (PPI) inom det cirkulära området, vilket resulterar i exceptionellt skarpa, kantutjämnade visningar av urtavlor, sportdatadiagram, kartspår och foton. Hela-betraktningsvinkeln säkerställer tydlig läsbarhet oavsett handledsriktning.

c. Fördel: QSPI-gränssnittet ger höga dataöverföringshastigheter, möjliggör smidig rendering av komplexa animationer, hög-frame-hastighet svepande händer och snabb uppdatering av sensordata för en sömlös användarupplevelse.

2. Automotive & Industrial Instrumentation

a. Kärnapplikationer: Digitala instrumentpaneler för motorcykel/el-cykel, displayer för extra information för bilar (t.ex. TPMS, klimatkontroll), statusindikatorer för industriell utrustning.

b. Problem löst: Cirkeln är den klassiska formen för instrumentering. Denna skärm kan direkt ersätta traditionella mekaniska mätarkluster, vilket möjliggör helt digitala, anpassningsbara visningar av hastighet, RPM, navigeringspilar, varningsikoner, etc. Hög ljusstyrka och kontrast säkerställer synlighet även under starkt omgivande ljus (t.ex. solljus).

c. Fördel: Det kraftfulla drivarchippet ST77916 möjliggör snabb återgivning av dynamisk grafik och svarar på förändringar i realtid i fordonsdata.- Dess robusta konstruktion (2,16 mm tjocklek) klarar bättre de små vibrationer som är vanliga i fordonsmiljöer.

3.Smart hem & hemelektronik

a. Kärnapplikationer: High-pekskärmar för smarta högtalare, smarta termostater, skärmar för skönhetsenheter (t.ex. ansiktsrengöringsmedel, RF-enheter), gränssnitt för förstklassiga kaffebryggare/apparater.

b. Problem löst: Ingjuter hushållsapparater med en modern, teknisk känsla. Den cirkulära skärmen kompletterar naturligtvis designspråket för många apparater med fysiska rattar eller runda kroppar, och fungerar som ett interaktivt nav för musikvisualiserare, matlagningsförlopp, enhetslägen och omgivningsinformation.

c. Fördel: Den cirkulära designen i sig är ett uttalande som avsevärt förbättrar produktens utseende och varumärkesdifferentiering. QSPI-gränssnittet tillåter värd-MCU att uppdatera displayen mer effektivt, vilket minskar systembelastningen.

4. Medicinsk och hälsoutrustning

a. Kärnapplikationer: Bärbara-högklassiga patientmonitorer, digitala stetoskopskärmar, smarta tabletter, sjukgymnastikutrustning.

b. Problem löst: I medicinska sammanhang kan en cirkulär skärm intuitivt presentera radiella datadiagram (t.ex. hjärtfrekvensvågformsringar, SpO2-trendcirklar) med utmärkt tydlighet. Hög upplösning säkerställer att liten medicinsk text är läsbar.

c. Fördel: Utmärkt färgprestanda kan användas för färgkodade-skärmar (t.ex. olika temperaturintervall i olika färger), vilket förbättrar effektiviteten i informationsigenkänningen. Drivrutinchippet stöder vanligtvis låg-energilägen som är lämpliga för bärbara enheter.

5.HMI (Human-Machine Interface) och specialutrustning

a. Kärnapplikationer: Dedikerade kontroller, bärbar testutrustning, kringutrustning för spel (t.ex. rattcenterdisplay), displayer för professionell fotoutrustning.

b. Problem löst: Tillhandahåller en kompakt cirkulär visningsport med hög-information-densitet för specialiserad utrustning. Den kan visa parameterrattmenyer, lägesvalsringar, exakta skalindikatorer, etc., där interaktionslogiken perfekt matchar cirkulära hårdvarukontroller.

c. Fördel: Konturmåttet på 41,96 mm gör det enkelt att integrera i olika frontpaneler på utrustningen. Den höga hastigheten hos QSPI möter de krävande lyhördhetskraven för professionella utrustningsgränssnitt.





● OEM&ODM ● INGEN MOQ ● EXEMPEL I LAGER ● TESTBORD VALFRI

















SPECIFIKATIONER

PUNKT	DIMENSIONERA	ENHET
Storlek	1.5	tum
Översiktsmått	41.96x40.46x2.16	mm
Driftstemperatur	-20 grader - +70 grader	grad
Förvaringstemperatur	-30 grader - +80 grader	grad
Upplösning	360x360
